Unterkonstruktion für große Solarmodule

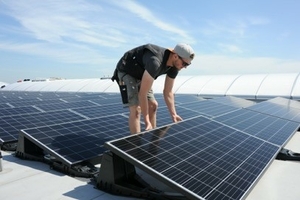

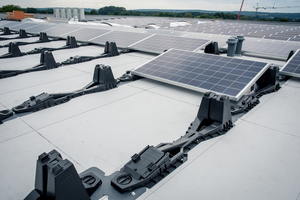

Das Montagesystem „Bauder Solar F XL“ eignet sich für die Installation von Photovoltaikanlagen auf Flachdächern mit Bitumen- oder Kunststoffabdichtungsbahnen. Nahezu jedes gerahmte Standardmodul kann laut Hersteller auf der Unterkonstruktion montiert werden. Entwickelt wurde das System speziell für Dächer mit geringen Lastreserven und für größere Photovoltaikmodule mit einem Sys­temgewicht von 13 bis 15 kg/m². Die Befestigung der Unterkonstruktion erfolgt durchdringungs- und ballastfrei durch die Verschweißung von vorgefertigten Manschetten auf der Dachabdichtung. Modulklemmen mit Sicherungsstiften halten die PV-Module an ihren Rahmenprofilen in einem festen Neigungswinkel von 12°. Die werkzeugfreie Montage der Solarmodule wird über eine spezielle Federklemmung umgesetzt. Das Montagesystem für PV-Anlagen von Bauder erlaubt neben der Installation von Photovoltaikmodulen auch den Anschluss weiterer, anwendungsspezifischer Bauteile wie Kabeltragsysteme oder Leistungsoptimierer.



Paul Bauder GmbH & Co. KG
70499 Stuttgart
Tel.: 0711/8807-0
info@bauder.de
