Photovoltaik-Montagesystem für Steildächer

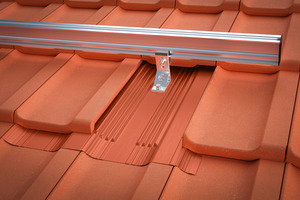

Der Hersteller Aerocompact hat mit „Compactpitch XM-F Reptile“ ein universelles Photovoltaik-Montagesystem für Schrägdächer entwickelt, das sich mit verschiedenen Dachziegeln kombinieren lässt. Dabei wird zunächst eine Grundplatte auf den Sparren geschraubt und der Schlitten in der passenden Position auf der Platte fixiert. Danach kann man das im System enthaltene Abdeckblech frei auf dem Schlitten platzieren und entlang der Ziegelkontur anpassen. Als nächstes wird ein vormontierter Dachhaken mit zwei Dünnblechschrauben befestigt. Mit dem vormontierten Schnellverbinder sind Feinjustierungen der eingerasteten „X60“-Schiene möglich. Das System enthält, neben den Befestigern, farbige Abdeckbleche in Rot, Braun oder Anthrazit. Diese ersetzen jeweils einen Dachziegel und können an die Kontur der umliegenden Ziegel angepasst werden. Durch die unabhängige Positionierung des Abdeckblechs zur Befestigungseinheit kann diese immer über dem Sparren montiert werden und leitet die entstehenden Kräfte direkt in die Dachkonstruktion ein.



Aerocompact Europe GmbH
A-6822 Satteins
Tel.: 0043(0)5524/22566
