Flachdachfenster für das Klinikum Herford

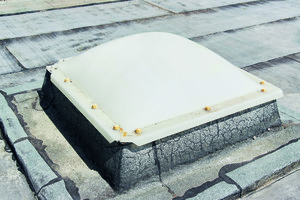

Im Zuge der Teilsanierung des Klinikums Herford hatte man starke Beschädigungen an den Lichtkuppeln auf dem Dach der radiologischen Abteilung entdeckt. Die alten Oberlichter sollten durch langlebigere Dachfenster ersetzt werden, die dem Klinikpersonal und den Patienten weiterhin genügend Tageslicht bieten. Außerdem sollte die Teildachfläche des Klinikums begrünt werden. Die gesetzlichen Vorgaben zum Brandschutz und zur Durchsturzsicherheit spielten bei der Auswahl der neuen Oberlichter eine wichtige Rolle. Die Auftraggeber entschieden sich für neue Flachdachfenster mit Echtglas der Firma Kingspan Light + Air.

Aufsetzkranz mit Anschluss

Die Flachdachfenster sorgen laut Hersteller für eine Reduzierung von Regen­geräuschen, insbesondere im Vergleich zu Kunststoffver­glasungen. Mit ihrer Wärmeschutzverglasung sorgen sie für ausgewogene energetische Bedingungen im Gebäudeinneren. Die Flachdachfenster sind außerdem durchsturzsicher nach GS-BAU-18 konzipiert und kommen daher ohne zusätzliche Durchsturzsicherungsmaßnahmen aus.

Der thermisch getrennte „Flex“-Stahl-Aufsetzkranz der Dachfenster mit 50 cm Bauhöhe und vormontiertem Anschluss für Dampfbremsbahnen soll den Einbau auf dem Dach erleichtern. Die Seiten des Aufsetzkranzes sind mit einer 60 mm dicken PIR-Dämmung ausgestattet. Der Wärmedurchgangskoeffizient des Aufsetzkranzes beträgt U_up = 0,4 W/(m²K). Die leichte Neigung des Aufsetzkranzes lässt Regenwasser und Schmutz  von der Oberfläche ablaufen und unterstützt so die Selbstreinigung. Der Aufsetzkranz erfüllt darüber hinaus in Kombination mit dem Systemrahmen die Brandschutzanforderungen der DIN 18234.

Einbau der Flachdachfenster

Insgesamt wurden auf dem Dach 30 Flachdachfenster der Nenngröße 120 x 120 cm eingebaut. Den Rückbau der alten und Einbau der neuen Dachfenster übernahm der Zimmerei- und Dachdeckerbetrieb S&W Meyer aus Stemwede.

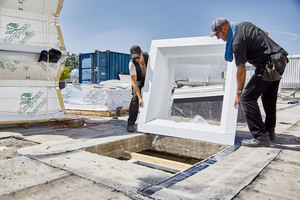

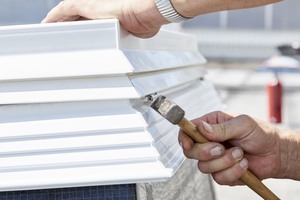

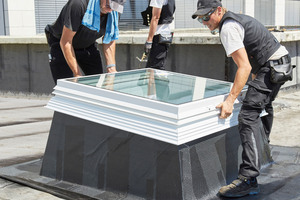

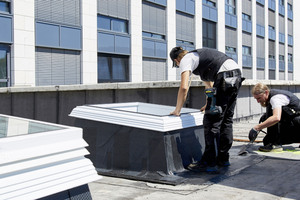

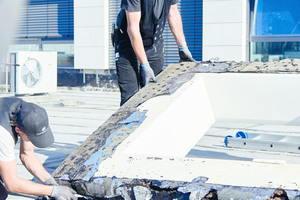

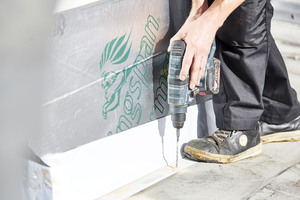

Nach dem Rückbau der alten Oberlichter verschweißten die Dachdecker zunächst an den Rändern der Dachöffnungen kaltselbstklebende Elastomerbitumen-Dampfsperrbahnen mit Sicherheitsnaht. Anschließend richteten sie die neuen Aufsetzkränze auf den Dachöffnungen aus und verschraubten sie. Die thermisch getrennten Stahl-Aufsetzkränze von Kingspan Light+Air / Essmann werden dabei immer mit einem Dampfsperranschluss geliefert. Diesen Anschlussstreifen verklebten die Dachdecker auf den bereits verlegten Dachbahnen. Danach verschweißten sie kaltselbstklebende Elastomerbitumen-Unterlagsbahnen auf der Dachfläche, führten diese am Aufsetzkranz hoch und befestigten sie dort. Nun konnte die Montage des Systemrahmens beginnen. Der Rahmen wurde auf dem Aufsetzkranz positioniert und verschraubt. Er überdeckt die am Aufsetzkranz hochgeführten Dachbahnen um 10 cm und schützt so den Dachbahnanschluss vor der Witterung. Der letzte Schritt war das Einhängen und Verschrauben der Flachdachfenster in den Scharnieren am Systemrahmen.

Sanierung in kurzer Zeit

Der Hersteller der Flachdachfenster unterstützte die Handwerker mit Montageanleitungen und einer umfassenden Projektbetreuung. Durch den reibungslosen Einbau der Flachdachfenster konnte die Dachsanierung in kurzer Zeit durchgeführt werden. „Am besten an den Flachdachfenstern von Kingspan Light + Air / Essmann gefällt mir die saubere Verarbeitung. Außerdem haben die Oberlichter ein montagefreundliches Design“, fasst Marcel Franke von der S&W Meyer GmbH & Co. KG seine Erfahrungen zusammen.

Die Experten von Kingspan Light + Air / Essmann unterstützten die Sanierung durch aktive Beratung und schnelle Reaktionszeiten bei Fragen und Anliegen. Sie übernahmen in Zusammenarbeit mit der Bauleitung des Klinikums Herford außerdem die Planung der energetischen Sanierung, der Brandschutzanforderungen und der intelligenten Tageslichtsteuerung.
