Solarmodule einfach auf Flachdächern installieren
Alwitra Evatec Solar Montageschiene für Photovoltaikanlagen auf Kunststoffdachbahnen

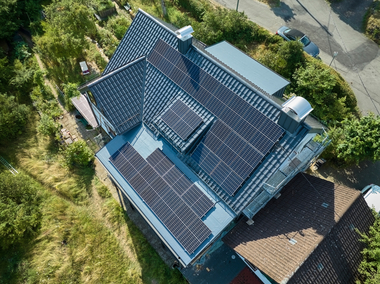

Mit der Montageschiene „Evatec Solar“ bietet Alwitra eine neue Lösung für die ballastfreie Montage von Solarmodulen auf Flachdächern. Das werkseitig vorkonfektionierte und montagefertige System ist für Dächer mit Kunststoffabdichtungsbahnen konzipiert.
Die Montageschiene „Evatec Solar“ besteht aus mehreren Komponenten: einem Dämmstoffkern, einer Aluminium-Tragschiene, einem „Evalon“- oder „Evalastic“-Formteil zur Abdichtung, einem Alu-Deckprofil und einem Sonderformteil aus Edelstahl. Dieses Formteil dient zur Befestigung der mitgelieferten „Rapid2+“ L-Edelstahlhalter der Schletter Solar GmbH.

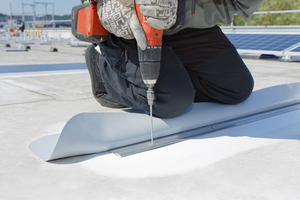

Die werkseitig vorkonfektionierte „Evatec Solar“-Montageschiene von Alwitra wird mit zugelassenen Standardschrauben von oben durch die Dachabdichtung und Dämmung in der Tragschicht des Daches befestigt. Dank der mechanischen Verankerung der Schiene können abhebende und schiebende Kräfte sicher abgeleitet werden. Schäden durch unzulässige Einleitung von Kräften in die Dachabdichtung werden vermieden. Alwitra hat umfangreiche, statische Prüfungen zur Montage des Schienensystems auf Warmdächern mit (leichten) Tragschichten aus Holzschalungen, OSB-Platten und Stahltrapezblechen durchgeführt, bei flachen und geneigten Dächern. Eine allgemeine bauaufsichtliche Zulassung des Systems durch das DIBt ist beantragt.

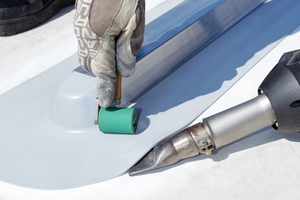

Über die werkseitig angefügten Formteile aus „Evalastic“-EPDM oder „Evalon“-EVA-Bahnen lässt sich die Montageschiene in eine vorhandene, materialgleiche Dachabdichtung einbinden. Aufgrund des ballastfreien Aufbaus und des geringen Eigengewichts ist „Evatec Solar“ besonders für Dächer mit geringen Traglastreserven geeignet. In statischen Fragen hat das Ingenieurbüro Dr. Zapfe GmbH die Entwicklung des Systems begleitet.

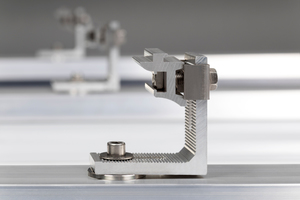

Zur Aufnahme von Solar-Montagesystemen wird die Alwitra-Montageschiene mit „Rapid2+“ L-Haltern ausgestattet. So lassen sich Photovoltaik-Montagesysteme der Schletter GmbH statisch nachweisbar auf den Schienen fixieren. Zum Nachweis des Bauprodukts und der Bauart wurden mehrjährige Prüfungen in Verbindung mit Modultragprofilen der Firma Schletter durchgeführt, die mit dem „Rapid2+“-Verbinder an die Alwitra-Montageschiene angeschraubt wurden.
Montageschiene ist in zwei Längen erhältlich

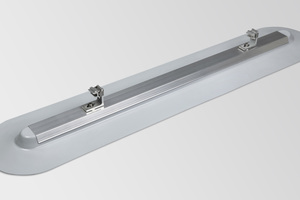

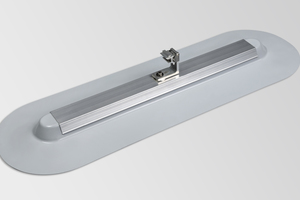

Das Montagesystem „Evatec Solar“ ermöglicht unterschiedliche Modulaufstellungen: Süd- oder Ost-West-Ausrichtung, dachparallele Ausrichtung sowie mit zusätzlichen Modulneigungen von 7° oder 15°. Auch die Montage auf Dächern mit über 5° Neigung ist möglich. Die neue Montageschiene ist in zwei Ausführungen erhältlich: Als 700 mm lange Schiene mit einem „Rapid2+“ L-Halter oder in 1300 mm Länge mit zwei Haltern. Alwitra bietet auf Anfrage eine objektbezogene, statische Berechnung und Nachweisführung an (weitere Informationen dazu unter www.alwitra.de ).
Autor
Helmut Remmels ist Leiter des Produktmanagements Solar und Aluminium bei der Alwitra GmbH in Trier.
