Maßgefertigte Lösung für die Messe

Austausch von RWA-Dunkelklappen im Veranstaltungs- und Kongresszentrum der Messe Karlsruhe

Die pneumatischen Rauch- und Wärmeabzugsanlagen der Hallen der Messe Karlsruhe entsprachen nach etwa 20 Jahren Betriebsdauer nicht mehr den aktuellen Standards. Da der Aufwand für die Instandsetzung immer höher wurde, entschied sich die Messe, die bestehende RWA-Anlagen zu ersetzen.

Auf der Messe Karlsruhe finden über 300 Veranstaltungen pro Jahr mit etwa 800 000 Besuchern statt. Die stetige Wartung der Rauch- und Wärmeabzugsgeräte auf den Dächern der Messehallen spielt eine wichtige Rolle im Sicherheitskonzept der Messe. Schon vor zehn Jahren wurde deswegen ein Wartungsvertrag mit Velux Commercial / Jet abgeschlossen.

Im Rahmen der regelmäßigen Wartungsarbeiten auf den Hallendächern wurde festgestellt, dass die alten Rauch- und Wärmeabzugsgeräte zwischenzeitlich nicht mehr komplett funktionsfähig waren. Udo Kist, Projektleiter bei Velux Commercial, berichtet: „Im Laufe der Jahre hatten wir bei unserer Wartung eine Verschlechterung festgestellt.“ Daher wurde gemeinsam mit der Messe und den Planern nach einer neuen Lösung gesucht. Dafür galt es, einen Partner zu haben, mit dem die Bauzeiten zuverlässig auf das Messegeschäft abgestimmt werden konnten.

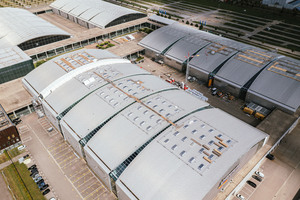

Insgesamt 352 Lichtkuppeln ausgetauscht

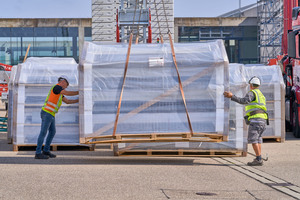

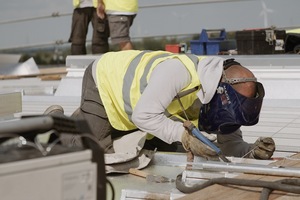

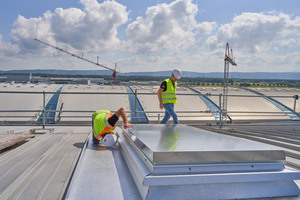

Die Messe Karlsruhe und die Fachplaner des Sicherheitsberaters Concepture entschieden sich dafür, die bestehenden Rauch- und Wärmeabzugsgeräte auf den Hallendächern gegen elektrische RWA-Dunkelklappen mit 230 Volt-Antrieb von Velux Commercial auszutauschen. Der Hersteller übernahm den Einbau und übernimmt auch die spätere Wartung der RWA-Dunkelklappen. Velux Commercial trat bei diesem Projekt als Generalunternehmer auf. Dachhandwerksbetriebe können den Einbau der RWA-Lichtkuppeln auch selbst übernehmen, die Inbetriebnahme der RWA-Anlage sollte aber über die Firma Velux Commercial erfolgen. Insgesamt wurden auf den Dächern der Messe Karlsruhe 352 bestehende Lichtkuppeln ausgetauscht. Die Dacharbeiten mussten bei laufendem Messebetrieb stattfinden und sorgfältig geplant werden, um den Messeablauf nicht zu stören. Für die Dacharbeiten wurde ein Seitenschutzsystem von der Firma Sifatec auf den Dachflächen der Messehallen montiert. Der Dachaufstieg erfolgte über einen Treppenturm und einen ausgelegten Holzbohlenlaufweg zwischen den Lichtkuppeln mit Seitenrandsicherung zur Dachfläche. Der schnelle Austausch der bisher pneumatischen Rauch- und Wärmeabzugsgeräte wurde durch den hohen Vorfertigungsgrad des neuen, elektrischen Systems begünstigt. Die neuen Aufsetzkränze der RWA-Dunkelklappen sind bereits mit einer Anschlussschiene versehen, an der die Dachdecker die Verwahrungsbleche anschließen konnten. Die Firma Klöpfer, ein Subunternehmer von Velux Commercial, erneuerte die Blechverwahrungen an den ausgetauschten Lichtkuppeln. Diese Verwahrungen wurden vor Ort angefertigt, auf dem Dach angepasst und mit den bestehenden Trapezprofilen des Daches verschweißt, um die Dichtigkeit des Daches wiederherzustellen. „Aufgrund der großen Spannweiten der Dachbleche mussten auch Dehnelemente in die Verwahrungen integriert werden, welche die Längenausdehnungen in den Kuppelbereichen aufnehmen konnten“, erklärt Udo Kist.

Maßgefertigte Dunkelklappen

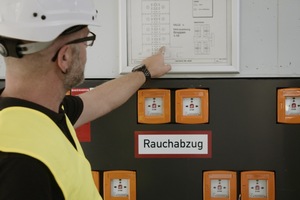

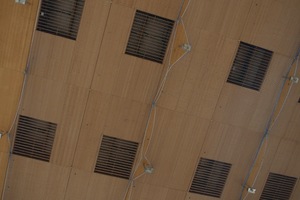

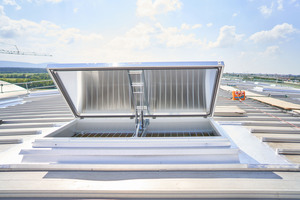

Da ein effizientes RWA-System für den Einsatz im Brandfall und für die Lüftung benötigt wird, Tageslicht über das Dach aber in den Messehallen un­erwünscht ist, waren Dunkelklappen als maßgeschneiderte Sonderausführung hier die favorisierte Variante. Der Verzicht auf Tageslicht kann beispielsweise bei bestimmten Industriehallen, Theatern oder, wie hier in Karlsruhe, künstlich belichteten Messehallen gewünscht sein. Die neu auf den Hallendächern installierten RWA-Kuppeln mit Auf-Zu-Funktion für den Rauch- und Wärmeabzug sowie die Komfortlüftung sind mit einer wärmegedämmten Deckschale aus Aluminium ausgestattet. Das neue, elektrische System ist gegenüber dem bestehenden, pneumatischen Öffnungssystem umweltfreundlicher, das war ein wichtiger Beweggrund für  die Sanierung. „Bei der bisherigen Anlage, die auf CO2-Basis funktionierte, musste bei den Wartungen sehr viel Gas freigesetzt werden“, erklärt Stefan Müller, Fachplaner bei Concepture. Der elektrische Antrieb der RWA-Dunkelklappen ist durch ein Batteriesystem weiterhin gewährleistet, falls es zu einem Stromausfall kommen sollte. Außerdem hatten die Fachplaner mit den neuen RWA-Dunkelklappen einen erhöhten Komfort der Anlage sowie geringere Betriebskosten im Fokus. „Der Zeitaufwand bei einer rein elektrischen Wartung ist sehr gering“, erklärt Stefan Müller. Zudem könne  der Kunde die Anlage bei Nutzungsänderung auch anders programmieren.

Autorin

Lisa Roßmann ist Regional Marketing Managerin bei Velux Commercial für Deutschland, Österreich und die Schweiz.

Bautafel (Auswahl)

Projekt Austausch von RWA-Anlagen auf den Hallendächern der Messe Karlsruhe

Zeitraum 2021 – 2022

Bauherr Messe Karlsruhe

Architekt & Fachplaner Concepture Gruppe GmbH, Bühl, www.concepture.de

Generalunternehmer Velux Commercial Deutschland, Hüllhorst

Dachdecker Klöpfer Dach- und Fassadenbau, Bühl/Baden, https://kloepfer-buehl.de

Produkte (Auswahl)

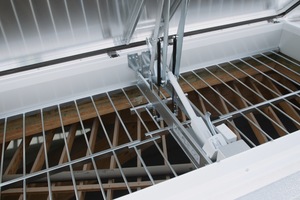

RWA-Anlagen 352 x RWA-Dunkelklappen in Aluminium (Lichtkuppel-Sonderausführung); elektrischer RWA-Beschlag  „Firejet 165J SA“ 230 V; Einbruchs- und Durchsturzsicherung aus Stahl-Einbaurohren, Velux Commercial Deutschland, https://commercial.velux.de
