Dachentwässerung für Umkehr-Retentionsdächer
Systemlösung von Sita aus drei EntwässerungsbauteilenWie könnte die Entwässerung eines Umkehr-Retentionsdaches ausgeführt werden? Welche Produkte braucht es dafür? Der Hersteller Sita beantwortet diese Frage mit einem System, das aus drei bekannten Entwässerungsbauteilen besteht.
Kürzlich diskutierte ein Fachkreis des Bundesverbands Gebäudegrün e.V. (BuGG) das Thema begrüntes Umkehrdach, bei dem die Regenentwässerung eine zentrale Rolle spielt. Die Ergebnisse dieser Zusammenkunft flossen in die BuGG-Fachinformation „Begrüntes Umkehrdach“ aus dem Dezember 2024 ein (die digitale Version der Fachinformation finden Sie hier ). Es stellte sich die Frage, wie man diesen speziellen Dachaufbau des Retentions-Umkehrdachs sicher entwässert. Ute Weiß, Projektleiterin Flachdachentwässerung bei der Sita Bauelemente GmbH, erklärt: „Industriekollegen hatten eine Entwässerungslösung angedacht und fragten an, ob Sita dafür eine Produktlösung entwickeln könne und wir sagten: Die müssen wir nicht entwickeln, die haben wir schon.“
Das neue 1 x 2 der Entwässerung
Begrünte Retentions-Umkehrdächer entwässern auf zwei Ebenen. Die untere Entwässerungsebene befindet sich direkt auf der Dachabdichtung und nicht, wie beim Warmdach, auf der Wärmedämmung. Auf dieser Ebene wird das wenigste Wasser abgeführt, primär das, was zwischen den Fugen der Wärmedämmung einsickert. Auf der Deckenkonstruktion kommt der „Sita Standard“ als Basisgully zum Einsatz. Dieser nimmt auch die Regenspenden auf, die auf den folgenden Entwässerungsebenen auflaufen.

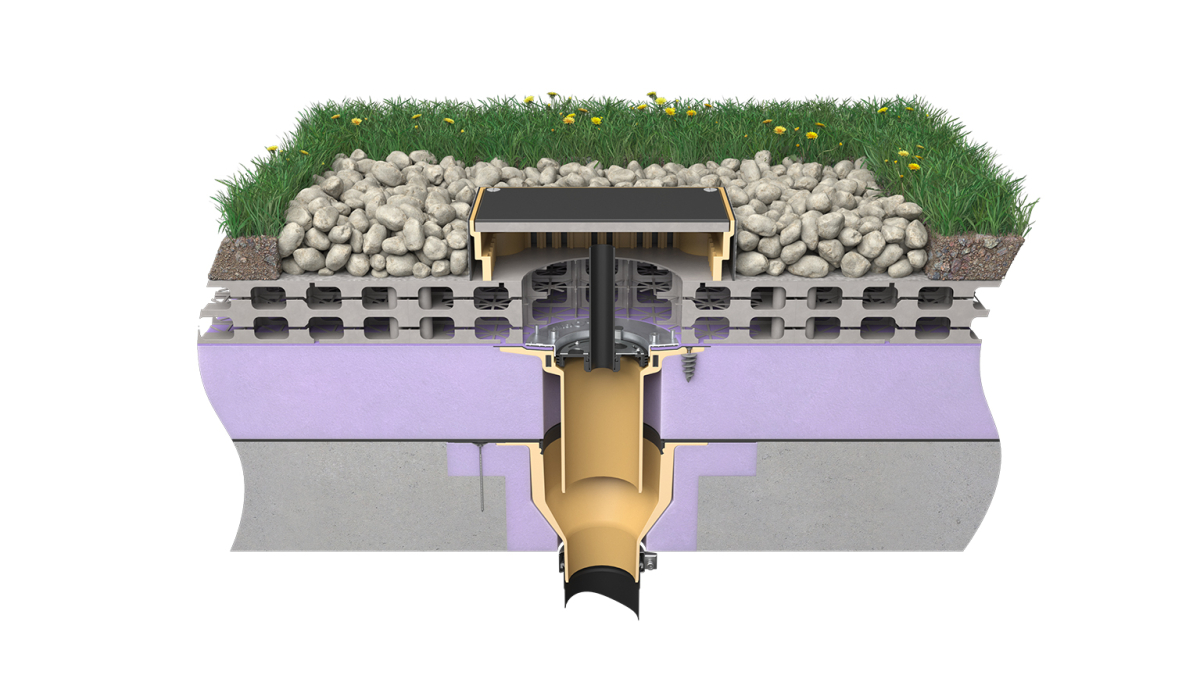

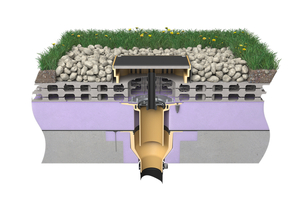

Ein Retentions-Umkehrdachaufbau vereint die Vorteile eines Umkehrdaches mit der heute oft nachgefragten Retention, also der Regenwasserrückhaltung auf dem Dach
Quelle: Sita Bauelemente GmbH
Die zweite Entwässerungsebene befindet sich auf dem wasserableitenden Vlies, also der Schutzlage zwischen der geschlossenzelligen XPS-Wärmedämmung und dem Retentionsraum. Diese wasserableitende Trennlage kann das Niederschlagswasser laut BuGG-Fachinformation zu mehr als 95 Prozent zum Dachablauf leiten. In diesem Bereich wird das „Sita Trendy“-Schraubflansch-Aufstockelement eingesetzt. Warum kommt hier die Schraubflansch-Version zum Einsatz? Weil sie das wasserableitende Vlies, das auf der Wärmedämmung verlegt wird, in ihrem Schraubflansch einklemmt und dadurch das Wasser direkt in die Entwässerungsbauteile eingeleitet wird.
Indem der Basisgully „Sita Standard“ mit einem Inndurchmesser von 189 mm mit dem schlankeren „Sita Trendy“-Schraubflansch-Aufstockelement mit einem Außendurchmesser von 131 mm kombiniert wird, verbleibt eine größere, kreisförmige Entwässerungszone für die untere Entwässerungsebene. Eine Dichtung zwischen Gully und Aufstockelement sollte bei Umkehrdächern bewusst weggelassen werden, um dem Regenwasser den Weg in den Basisgully zu ebnen.
Abflussmenge exakt justierbar

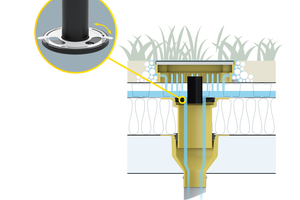

Mithilfe des skalierten Einstellschiebers lässt sich der Retentionsfaktor des „Sita Retention Twist“-Bauteils exakt justieren – bei Dächern ohne Auflast ebenso wie bei begrünten Dächern mit Gründachschächten
Quelle: Sita Bauelemente GmbH
Das Besondere an dieser Konstruktion ist, dass zwei verschiedene Gully-Typen mit verschiedenen Durchmessern kombiniert und mit einem Retentionsbauteil ergänzt werden. Hier übernimmt der „Sita Retention Twist“ die Aufgabe, den Ablauf in das Entwässerungssystem geregelt sicherzustellen. Über die gelochte Einstellscheibe des Bauteils kann die von der Kommune erlaubte Abflussmenge, die bei einem Starkregen in die Kanalisation eingeleitet werden darf, exakt justiert werden. Das hat den Vorteil, dass sich Einleitmengen auch zu einem späteren Zeitpunkt nachregeln lassen, zum Beispiel weil sich die kommunalen Einleitbeschränkungen oder die Regenereignisse ändern. Die abschließende Abdeckung mit einem Gründachschacht schützt den Gully-Aufbau vor Fremdkörpereintrag und vor dem Zuwachsen.
Sichere Lösung für das Umkehrdach
Mit der Dreierkombination aus „Sita Standard“, „Sita Trendy“ und „Sita Retention Twist“ entsteht eine sichere Lösung für die Dachentwässerung im Umkehrdach. Von Vorteil ist, dass die involvierten Produkte bereits praxisbewährt sind, was bei der Bauweise eines Umkehr-Retentionsdaches besonders wichtig ist.

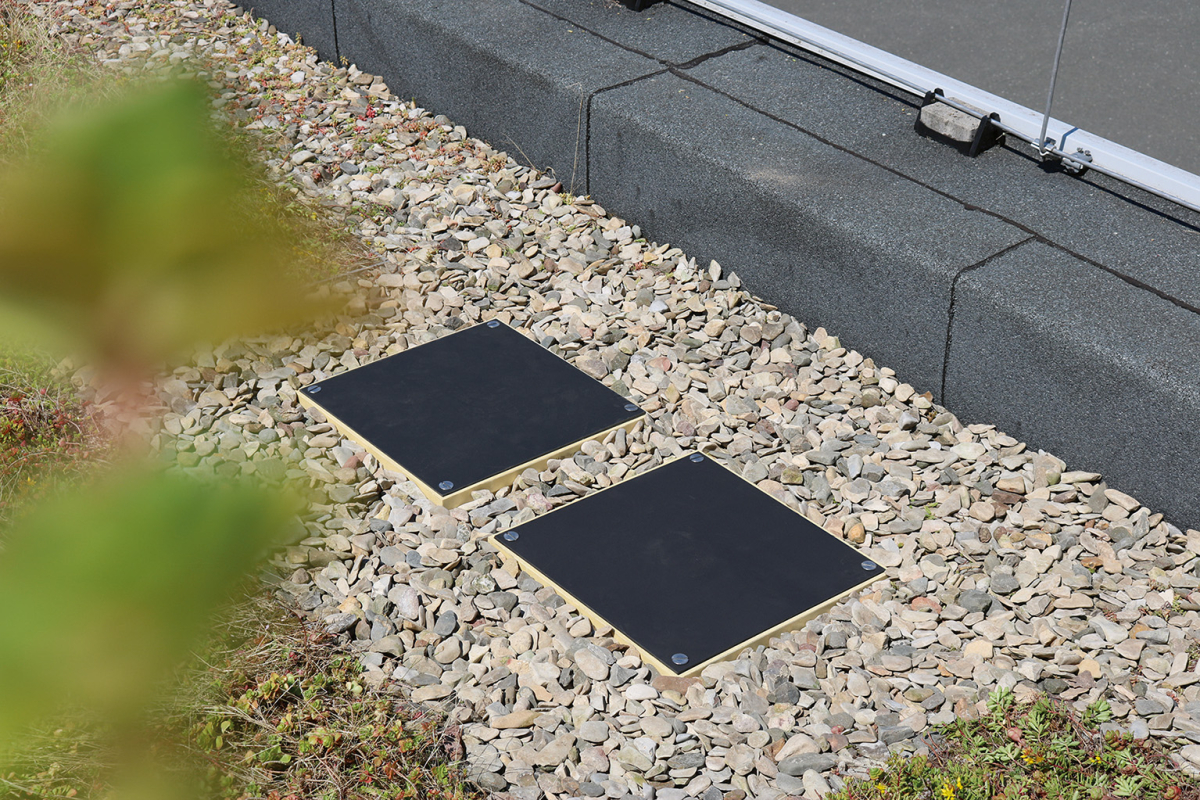

Zwei Gründachschächte mit Abdeckung auf einem Retentionsdach: Unter dem einen Gründachschacht ist die Hauptentwässerung installiert, unter dem anderen die Notentwässerung
Foto: Sita Bauelemente GmbH
Mehr über die Retentionslösungen von Sita finden Sie auf der Website des Herstellers.
Autorin
Dr.-Ing. Susanne Kasparek ist Produktmanagerin bei der Sita Bauelemente GmbH in Rheda-Wiedenbrück.
