Leichtgewichte für die Unterkonstruktion

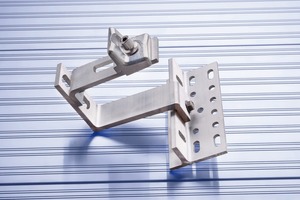

Das zeitaufwendigste Bauteil bei einer Solaranlage ist häufig der Dachhaken. Die unterschiedlichen Lattungshöhen der Dachlatten stellen eine zusätzliche Herausforderung dar. Die zwei Dachhaken von VM Edelstahltechnik GmbH, Vario-Light und Standard Light, sollen hier für Vereinfachung sorgen. Durch die konstruktive Trennung von Haken und Grundplatte lässt sich der eigentlichen Haken der Dachlattung in der Höhe exakt anpassen. Die feinzahnige Rasterung bei der Verzahnung sorgt für den Kraft- und Formschluss zwischen Haken und Grundplatte. Die zu Verfügung stehenden Befestigungspunkte an der Grundplatte ermöglichen die Anbringung auf dem Dachsparren, ohne an Traglast für die Solar- Unterkonstruktion zu verlieren. Der Vario-Light (Bild) lässt noch die Höhenanpassung für die erste Lage der Montageprofile zu. Hier ist ein Höhenausgleich von mehr als 50 mm möglich.



VM Edelstahltechnik GmbH
58840 Plettenberg
Tel.: 02391/601663-0
