Absturzsicherung auf Holz- und Betonuntergründen

LUX-top stattet Halls des Régies in Bettembourg mit Anschlagpunkten aus

Damit die Photovoltaikanlagen auf dem Dach eines Neubaus ordnungsgemäß von Fachkräften gewartet werden können, sollte das Dach mit Anschlagpunkten und Seilsicherungssystemen versehen werden. Die unterschiedlichen Holz- und Betonuntergründe stellten dabei eine Herausforderung dar.

Moderne Architektur, bessere Infrastruktur, mehr Platz – das bietet der Neubau der Halls des Régies im luxemburgischen Bettembourg seinen Angestellten. Die neuen Verwaltungshallen wurden mit einer Photovoltaikanlage für die Erzeugung von Solarstrom ausgestattet. Der Neubau der Verwaltung bietet den 75 Beschäftigten durch seinen offenen und modularen Aufbau zahlreiche Gestaltungsmöglichkeiten für modernes Arbeiten. Das Hauptgebäude mit Büros, Besprechungsräumen und einer Kantine sowie drei angrenzende Lagerhallen schaffen dafür die passenden Räume.

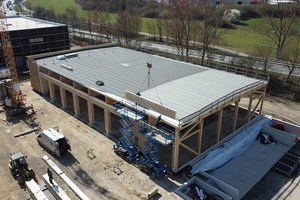

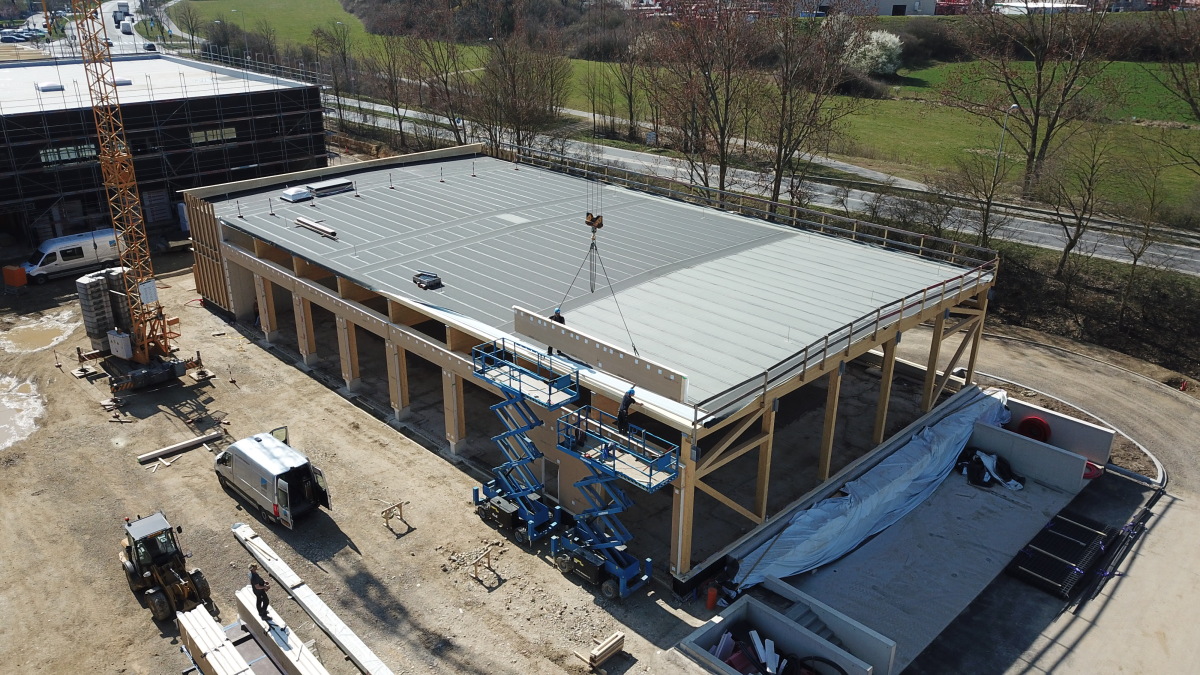

Ein Teil des Baus besteht aus tragenden Holzelementen, ein anderer aus Betonträgern. Für beide Untergründe brauchte es die passenden Anschlagpunkte
Fotos: Steffen Holzbau

Foto: Steffen Holzbau

Ein Teil des Baus besteht aus tragenden Holzelementen, ein anderer aus Betonträgern. Für beide Untergründe brauchte es die passenden Anschlagpunkte
Fotos: Steffen Holzbau
Foto: Steffen Holzbau

Um die eigens gesteckten Ziele für nachhaltiges Bauen zu erreichen, setzten die Verantwortlichen auf umweltfreundliche sowie langlebige Bauteile und wählten Holz als einen der Schlüsselbaustoffe. Sie entschieden sich ebenfalls für den Einsatz von PV-Anlagen auf dem Dach des Komplexes für die Gewinnung von Solarstrom. Mit diesen Maßnahmen streben die Bauherren die Gold-Zertifizierung der Deutschen Gesellschaft für nachhaltiges Bauen (DGNB) an.

Holzuntergründe als besondere Herausforderung

Damit die Solarpaneele auf dem Dach dauerhaft funktionstüchtig bleiben und regelmäßig gewartet werden können, musste das Flachdach mit Absturzsicherungskomponenten ausgestattet werden. Diese sollten es dem Fachpersonal erlauben, sich frei auf dem Dach zu bewegen und vor allem am Dachrand sicher zu arbeiten. Hierfür wurde ein überfahrbares Seilsystem im Randbereich mit einem Abstand von 2,20 bis 2,50 m zur Absturzkante geplant. Zusätzlich musste die Fläche um die vorhandenen Lichtkuppeln mit Sekuranten bestückt werden, damit das gesamte Dach frei von Gefahrenzonen ist.

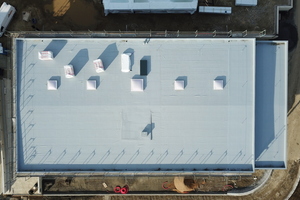

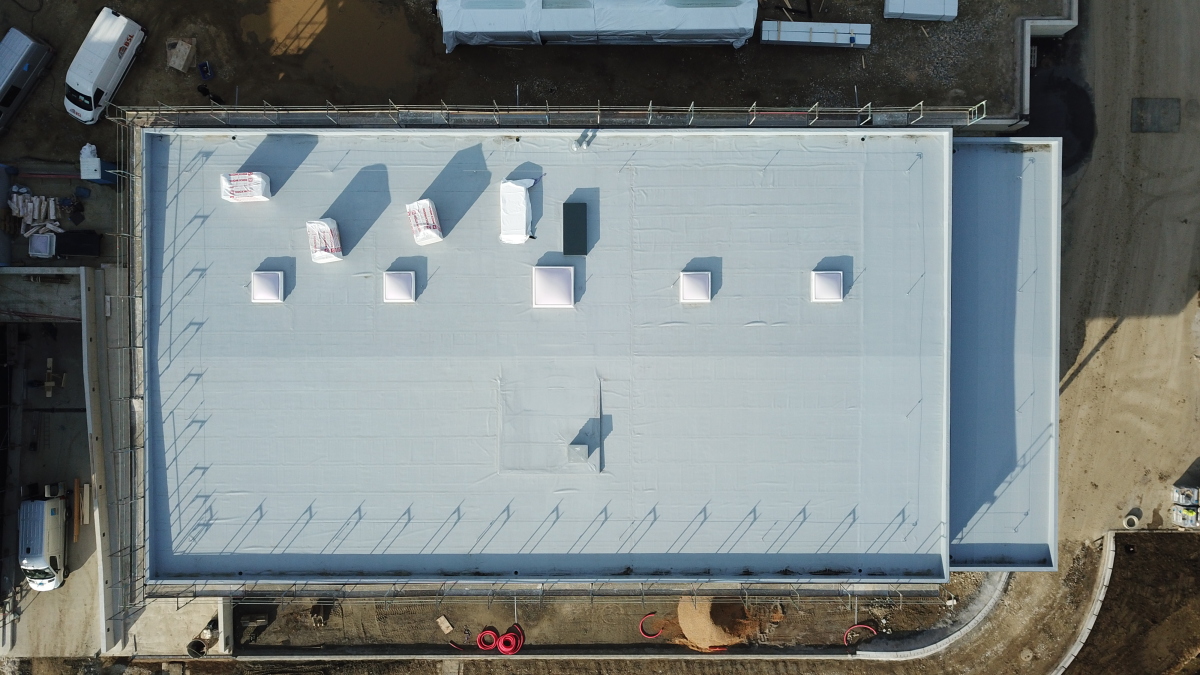

Für die ordnungsgemäße und sichere Wartung von Dachaufbauten wie Lichtkuppeln und PV-Anlagen mussten Absturzsicherungen installiert werden
Foto: Steffen Holzbau

Für die ordnungsgemäße und sichere Wartung von Dachaufbauten wie Lichtkuppeln und PV-Anlagen mussten Absturzsicherungen installiert werden
Foto: Steffen Holzbau

Da das Gebäude aus Holz und Beton gebaut wurde, mussten die entsprechenden Komponenten zur Absturzsicherung für die Installation auf diesen beiden Untergründen geeignet sein. Besonders für die Montage auf Holz gibt es dabei nur wenige Lösungen zur Montage. Das Unternehmen Lux-top hat jedoch für genau diese Anforderungen Produkte zur Absturzsicherung im Sortiment.

Insgesamt 93 Anschlagpunkte und neun Seilanlagen

Unter Berücksichtigung der verschiedenen Untergründe und Dachaufbauten wurden insgesamt neun Seilanlagen auf acht Dächern mit insgesamt 650 laufenden Metern Edelstahlseil und 93 Anschlagpunkten geplant. Zum Einsatz kamen bei dem Projekt die Lux-top-Anschlagpunkte „ASP EV 2“ für Betonuntergründe und „ASP EV 7“ für Holzunterkonstruktionen in unterschied­lichen Bauhöhen von 400 bis 600 mm.

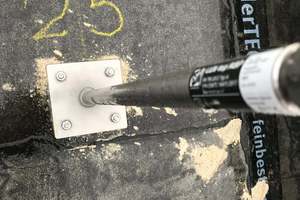

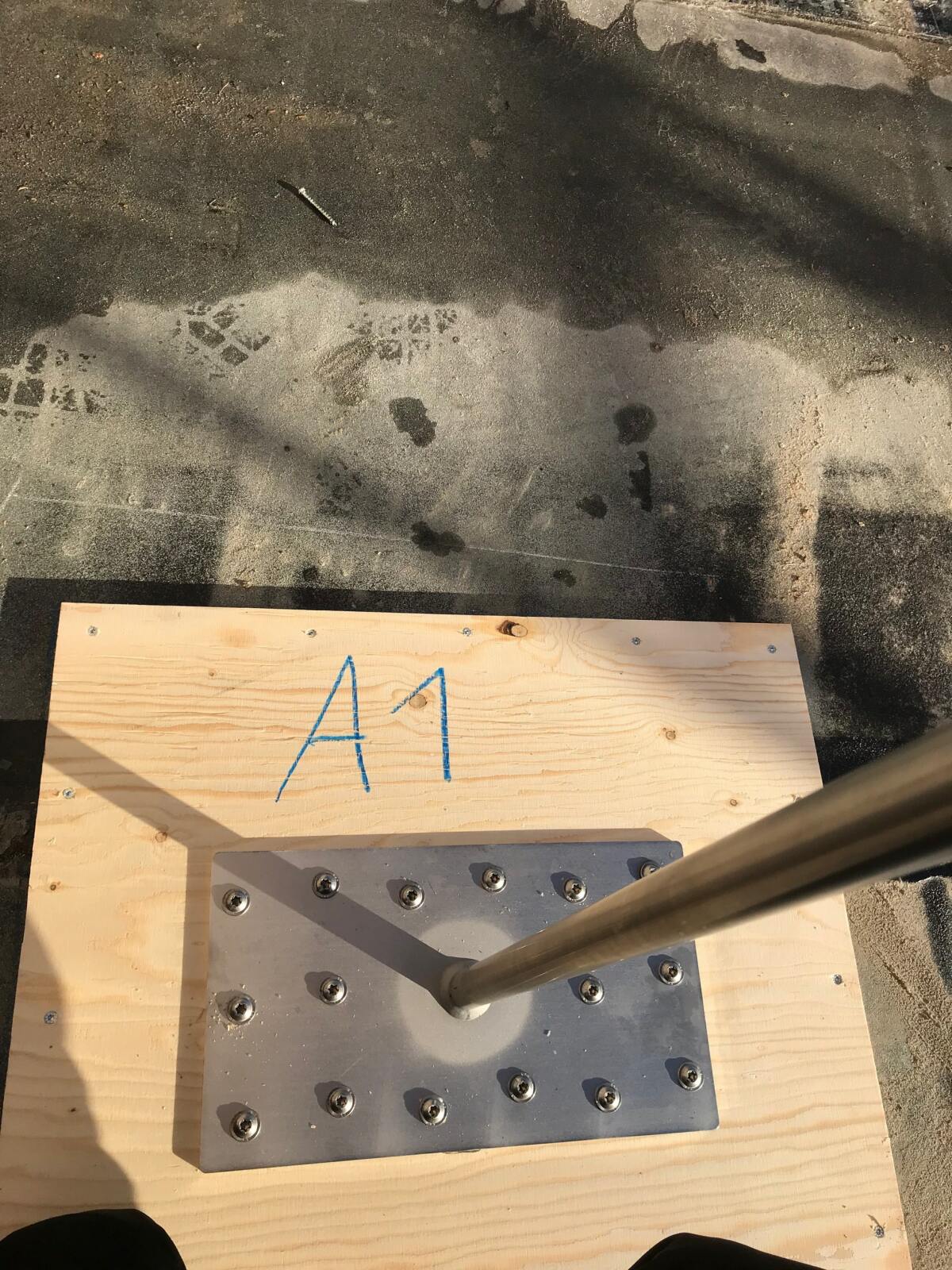

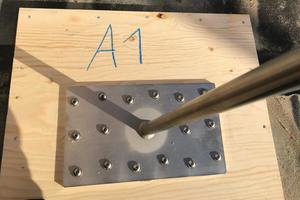

Die Anschlagpunkte „ASP EV 7“ für Holzunterkonstruktionen kamen in unterschiedlichen Bauhöhen zum Einsatz
Foto: Steffen Holzbau

Die Anschlagpunkte „ASP EV 7“ für Holzunterkonstruktionen kamen in unterschiedlichen Bauhöhen zum Einsatz
Foto: Steffen Holzbau

Auf den Anschlagpunkten wurden dann die Komponenten des Edelstahlseilsystems „FSE 2003“ in überfahrbarer Ausführung montiert. Die Anschlagpunkte sind geprüft nach EN 795 und können sowohl als Einzelanschlagpunkte als auch als End- oder Zwischenanker in Lux-top-Seilsystemen nach EN 795 Typ C eingesetzt werden. Neben der Lieferung der Komponenten  übernahmen die Mitarbeiter von Lux-top auch die Beratung und Konzeptplanung bei diesem Projekt.

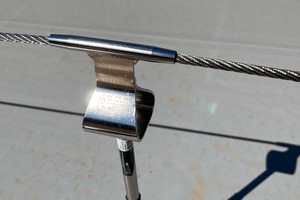

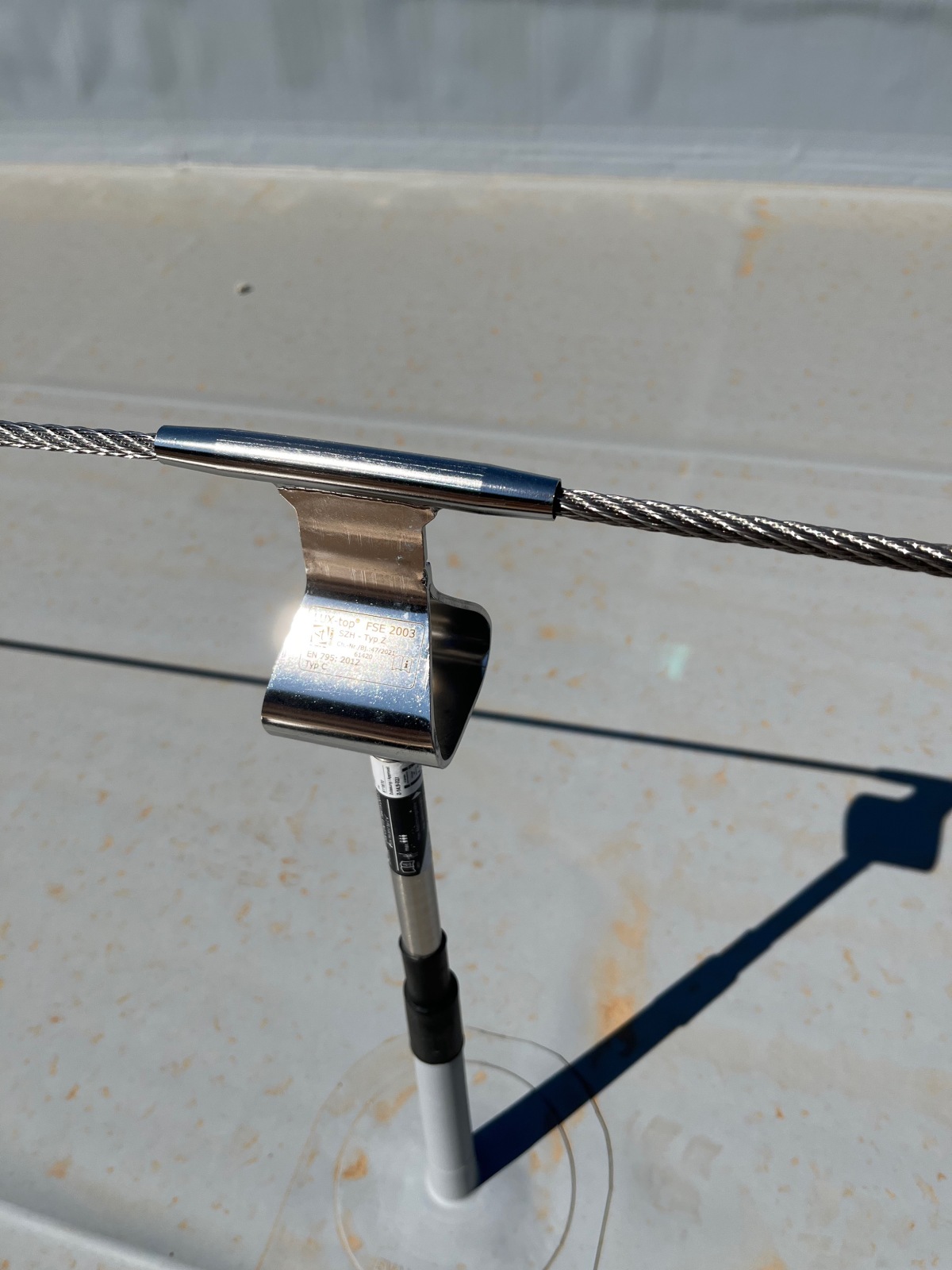

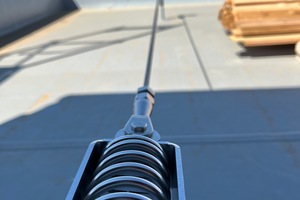

Ein Anschlagpunkt als Zwischenanker im Edelstahlseilsystem „FSE 2003“ in überfahrbarer Ausführung
Foto: Steffen Holzbau

Ein Anschlagpunkt als Zwischenanker im Edelstahlseilsystem „FSE 2003“ in überfahrbarer Ausführung
Foto: Steffen Holzbau

Mit den Einsatzmöglichkeiten der Anschlagpunkte von Lux-top zeigt sich vor allem Aldin Omerinovic, Bauleiter beim ausführenden Unternehmen Steffen Holzbau, zufrieden: „Der Hauptvorteil bei Lux-top ist die große Auswahl an verschiedenen Produkten. Jedes Dach stellt eine andere Situation und eine andere Herausforderung dar.“ Das große Sortiment an Sekuranten für Untergründe aus Holz sagt dem Bauleiter zu: „Wir arbeiten hauptsächlich mit Holz, zum Beispiel mit Brettsperrholz, Holzfertigelementen oder Holzbalken mit Schalung. Aus meiner Sicht hat kein anderer Hersteller so viele Produkte zur Absturzsicherung im Programm, die für die Installation auf Holz zugelassen sind“, sagt Omerinovic abschließend.



Autorin

Christina Esch ist Content Marketing Managerin und betreut die Firma Lux-top bei der Pressearbeit.
