Photovoltaikanlagen gegen Windsogkräfte sichern

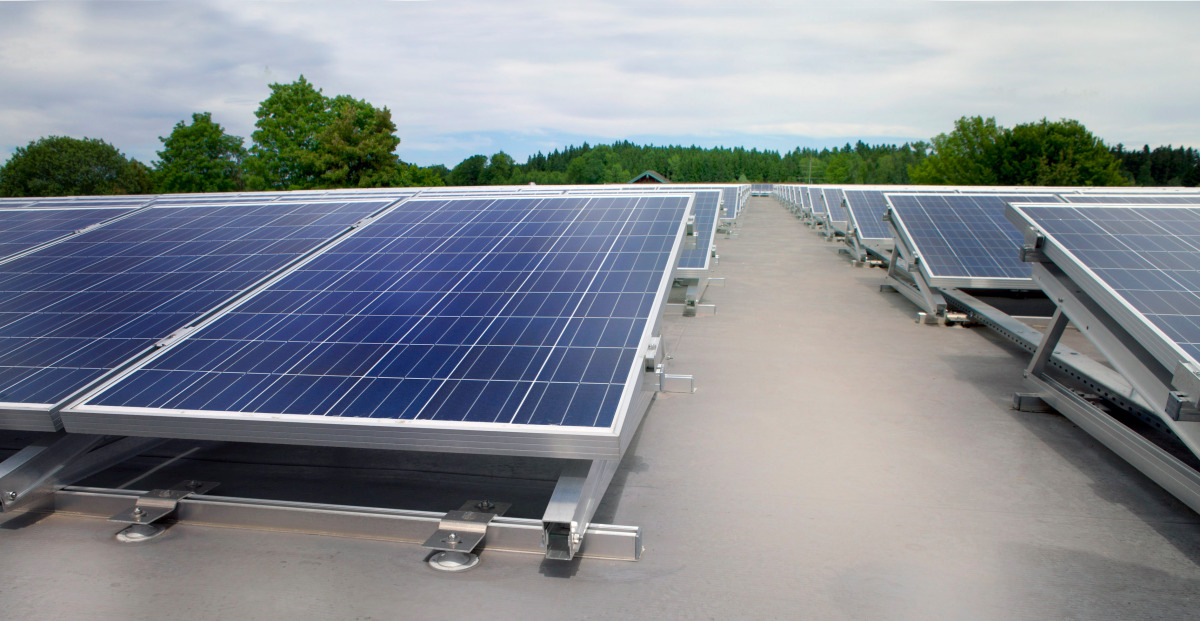

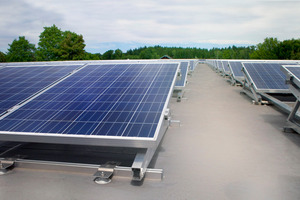

Eine Photovoltaikanlage im eingebauten Zustand. Die Schienen der PV-Unterkonstruktion wurden mit dem „b/s/t Solarbefestiger“ auf dem Dach fixiert
Foto: b/s/t GmbH Koch Kunststofftechnologie

Als Spezialist für Flachdachzubehör bietet die b/s/t GmbH Koch Kunststofftechnologie den „b/s/t Solarbefestiger“ an. Dieser eignet sich für die Befestigung einer Photovoltaik-Unterkonstruktion auf dem Flachdach. Das Solar-Befestigungssystem wurde für die Sicherung von Solarkollektoren (Solarthermie) und Photovoltaikmodulen gegen Windsogkräfte auf Flachdächern entwickelt und kommt ohne zusätzliche Gewichte („Ballastierung“) aus. Es ermöglicht insbesondere auf Dächern, die statisch schon nahezu ausgelastet sind, eine sichere und wasserdichte Befestigung der Module und eignet sich auch für den nachträglichen Einbau auf bestehenden Dächern.

Aufnahme von Windsogkräften

Die Basis des patentierten „b/s/t Solarbefestigers“ bildet das b/s/t-Feldbefestigungssystem, bei dem über einen Aufsatz eine M8-Edelstahlschraube angebracht wird. Der „b/s/t Solarbefestiger“ ist für alle Arten von PVC- und EVA-Dachabdichtungsbahnen geeignet und dient zur Aufnahme von vertikal wirkenden Windsogkräften (Abheben). Bei horizontal wirkenden Windkräften (Gleiten) kann die „b/s/t Universalstütze SA“ eingesetzt werden, die in die tragende Konstruktion des Daches eingebaut wird. Die Höhe der Universalstütze sowie die Größe der Grundplatte können den Erfordernissen des Dachs angepasst werden. Beide Elemente bieten in Kombination eine Lösung für die Aufnahme von Windsogkräften und zugleich die Sicherung gegen das Gleiten der Photovoltaikanlage.

Der „b/s/t Solarbefestiger“ eignet sich für die Sicherung von Solar- und PV-Anlagen gegen Windsogkräfte auf Flachdächern mit PVC-Abdichtungsbahnen
Foto: b/s/t GmbH Koch Kunststofftechnologie

Der „b/s/t Solarbefestiger“ besteht aus mehreren Komponenten: einem „SB2“-Verbindungselement aus Aluminium (geeignet für Schienenquerschnitte von 40 x 40 mm bis 50 x 50 mm), zwei Solarhaltern, zwei Befestigungsschrauben für die Tragschale (die Länge und Ausführung der Schrauben ist je nach Bedarf wählbar) und zwei selbstsichernden M8-Muttern aus Edelstahl für die Gewindebolzen der Solarhalter. Das „SB2“-Verbindungselement kann, je nach Anforderung, individuell an die Querschnitte der Schienen der PV-Unterkonstruktion angepasst werden.

Keine Punktbelastung auf der Wärmedämmung

Die Unterschienen der Photovoltaikanlage liegen mit einer unterseitigen Schutzlage direkt auf der PVC-Dachabdichtungsbahn auf und verteilen das Gewicht der Anlage linienförmig auf das Dachpaket. So entsteht keine Punktbelastung auf der Wärmedämmung unter der Dachabdichtung.

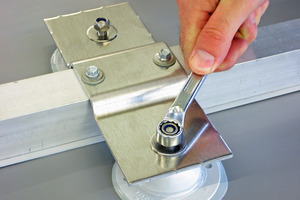

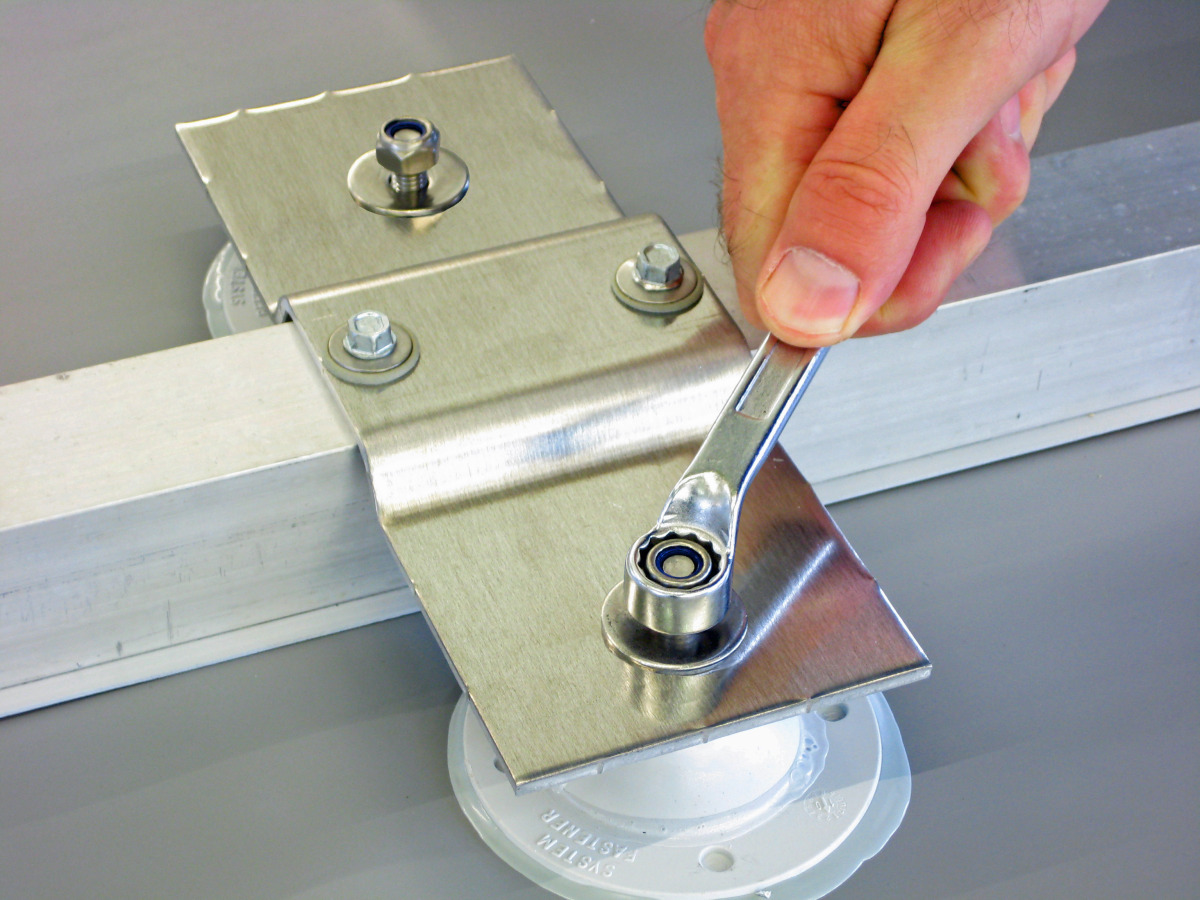

Das „b/s/t SB2“-Verbindungselement wird an der Unterschiene der PV-Anlage befestigt und mit zwei „b/s/t Solarhaltern“ auf der Dachbahn fixiert
Foto: b/s/t GmbH Koch Kunststofftechnologie

Das „SB2“-Verbindungselement wird an der Unterschiene befestigt und von jeweils zwei „b/s/t Solarhaltern“ zur symmetrischen Aufnahme der Windsogkräfte auf der Dachbahn fixiert. Die Schienen der Unterkonstruktion sind nicht im Lieferumfang enthalten. Das System kommt, dank hoher Bemessungslasten, mit einer geringen Anzahl an Befestigern aus und kann in Tragschalen aus Stahltrapezblech, Holz und Beton durch spezielle Schraubenlängen integriert werden. Die Anzahl der Solarbefestiger und deren Positionierung werden als Service vom Hersteller b/s/t in Anlehnung an die aktuelle Windlastnorm berechnet. Mehr Informationen erhalten Sie unter: www.bst-gmbh.de/solarloesungen.
