Anschlagpunkt mit integrierter Prüfmöglichkeit

Der „ABS-Lock III-BE Pro-24“ ist ein robuster Personenanschlagpunkt zur gleichzeitigen Sicherung von drei Personen gegen Absturz. Eine Neuerung ist die Möglichkeit, die Belastbarkeit des für Betonuntergründe entwickelten Anschlagpunktes über eine Sechskantfläche am Kopf zu kontrollieren. Damit wird die jährlich vorgeschriebene Überprüfung auch nach dem Einbau deutlich unkomplizierter und das Prüfergebnis ist aussagekräftiger als bei einer Sichtprüfung.

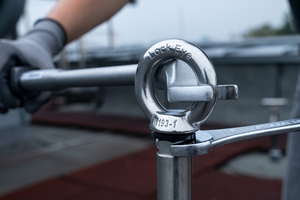

Zur Montage wird zuerst ein Loch gebohrt, dieses dann gesäubert und die Stütze der Edelstahl-Anschlageinrichtung schließlich eingehämmert. Anschließend wird die Sechskantfläche am Kopf der Stütze mit einem Drehmoment von 170 Nm angezogen. Dadurch spreizt sich der Spezialdübel am unteren Ende im Beton auf und die Anschlageinrichtung ist permanent fixiert. Auf genau diese Weise kann nun auch nach abgeschlossener Montage kontrolliert werden, ob der Anschlagpunkt noch zuverlässig im Untergrund sitzt – zur Überprüfung wird die Sechskantfläche am Kopf erneut mit einem Drehmomentschlüssel angezogen.

ABS Safety GmbH
47623 Kevelaer
Tel.: 02832/97281-0
