Rinnenhaken für Sandwichpaneele
Mit seinem Rinnenhaken-Set bietet der Hersteller Zambelli eine Lösung für die Entwässerung von Sandwichpaneeldächern. Das Set aus Obergurthaltern und Rinnenhaken wurde speziell für die Anwendung im industriellen Hallenbau entworfen und lässt sich in wenigen Schritten montieren.

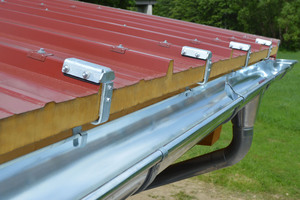

Um eine Dachrinne an Sandwichdachpaneelen zu befestigen, werden die Rinnenhaken häufig gekantet, ihre Position auf die Paneele übertragen, Löcher vorgebohrt und die Haken verschraubt. Jeder Handwerker hat hierbei seine eigene Vorgehensweise. Ein vorgefertigtes System für die Montage von Dachrinnen an Sandwichpaneeldächern gab es lange Zeit nicht. Mit seinem Rinnenhaken-Set für Sandwichpaneele bietet der Hersteller Zambelli nun ein funktionierendes und nach eigenen Angaben einfach zu montierendes System für die Dachentwässerung. Das Set besteht aus zwei Komponenten: den Obergurthaltern und den für Sandwichelemente passend gekanteten Rinnenhaken.
Für das Rinnenhaken-Set gibt es zwei Varianten der Montage: Soll bei der später zu montierenden Dachrinne kein Gefälle bestehen, können die Obergurthalter und Rinnenhaken schon in der Vorfertigung miteinander verschraubt werden. Die Rinnenhaken müssen dann auf der Baustelle so ausgerichtet und am Obergurthalter befestigt werden, dass ein Abstand von etwa 2 mm zwischen der unteren Deckschale des Sandwichpaneels und den Rinnenhaken besteht.

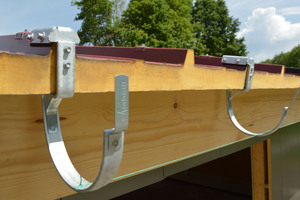

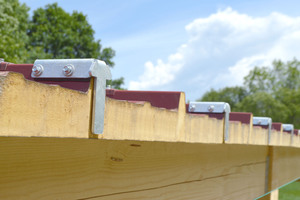

Soll die Rinne mit Gefälle montiert werden, wird der Obergurthalter zunächst auf der Baustelle am Paneel platziert und an den vorgegebenen Löchern verschraubt. Der Rinnenhaken wird im Anschluss mit den beiliegenden Bohrschrauben lotrecht an der Lasche des Obergurthalters befestigt. Dabei werden zunächst die Rinnenhaken am jeweiligen Hoch- und Tiefpunkt der Rinne montiert. Die restlichen Haken werden mit Hilfe einer Schnur im Gefälle ausgerichtet und mit den Obergurthaltern verschraubt. Danach müssen nur noch die Rinne eingehängt und die Federn umgebogen werden. Sobald die Rinnenhaken montiert sind, ist die Vorgehensweise der Rinnenmontage identisch mit anderen Verfahren.
Der Hersteller Zambelli stellt die Rinnenhaken-Sets anhand der jeweiligen Trapezblechform und Kerndicke der verwendeten Sandwichelemente projektbezogen zusammen. Zudem bietet Zambelli weiteres Zubehör für die Dachentwässerung an, unter anderem Dachrinnen, Rinnenbögen, Rinnenverbinder, Stutzen, Schellen und Fallrohre. Mehr Informationen über das Zambelli-Sortiment gibt es unter www.zambelli.de .
AutorTobias Lawitsch ist Spenglermeister und technischer Fachberater bei der Zambelli Fertigungs GmbH & Co. KG in Grafenau.
