Nivelliersystem für den Holzrahmenbau

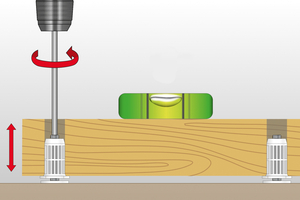

Für das exakte Ausrichten und Befestigen vorgefertigter Holzrahmenelemente auf unebenen Bodenplatten hat der Hersteller Tox das Nivelliersystem „Level-X“ entwickelt. Es ermöglicht das Ausrichten der Elemente mit nur einer Person und reduziert so die Montagezeit. Das System besteht aus einer Gewindeschraube und einem beweglichen Plattenteller aus verzinktem Stahl. Der Plattenteller gleicht Unebenheiten der Bodenplatte aus. Die Bohrungen für die Montage des Systems werden schon beim Abbund an den vom Tragwerksplaner definierten Positionen vorgenommen. In der Vorfertigung wird das System in das Holzrahmenelement eingebracht, eine Auskragung vermeidet ein zu tiefes Setzen. Nach dem Aufstellen und Abstützen des Elements wird das System mit dem im Lieferumfang enthaltenen Setzwerkzeug und einem Akku-Bohrschrauber auf die eingemessene Höhe justiert. Dabei ist eine stufenlose Höheneinstellung von 0 bis 40 mm möglich.

Tox Dübel-Technik GmbH
72505 Krauchenwies-Ablach
Tel.: 07576/9295-0
info@tox.de
