Damit der Anteil erneuerbarer und grüner Energien gestärkt wird, sieht die Bundesregierung einen raschen Ausbau von Photovoltaik-Anlagen auf neuen Wohn- und Nicht-Wohngebäuden vor. Um gesetzlich und finanziell auf der sicheren Seite zu sein, sollten Neubauten die Voraussetzungen für eine einfache Erweiterung mit PV-Anlagen erfüllen. Der Hersteller Kingspan hat dafür das passende Sandwichpaneel im Sortiment: Das "KS1000 RW", das für den Ausbau mit PV-Anlagen geeignet ist.

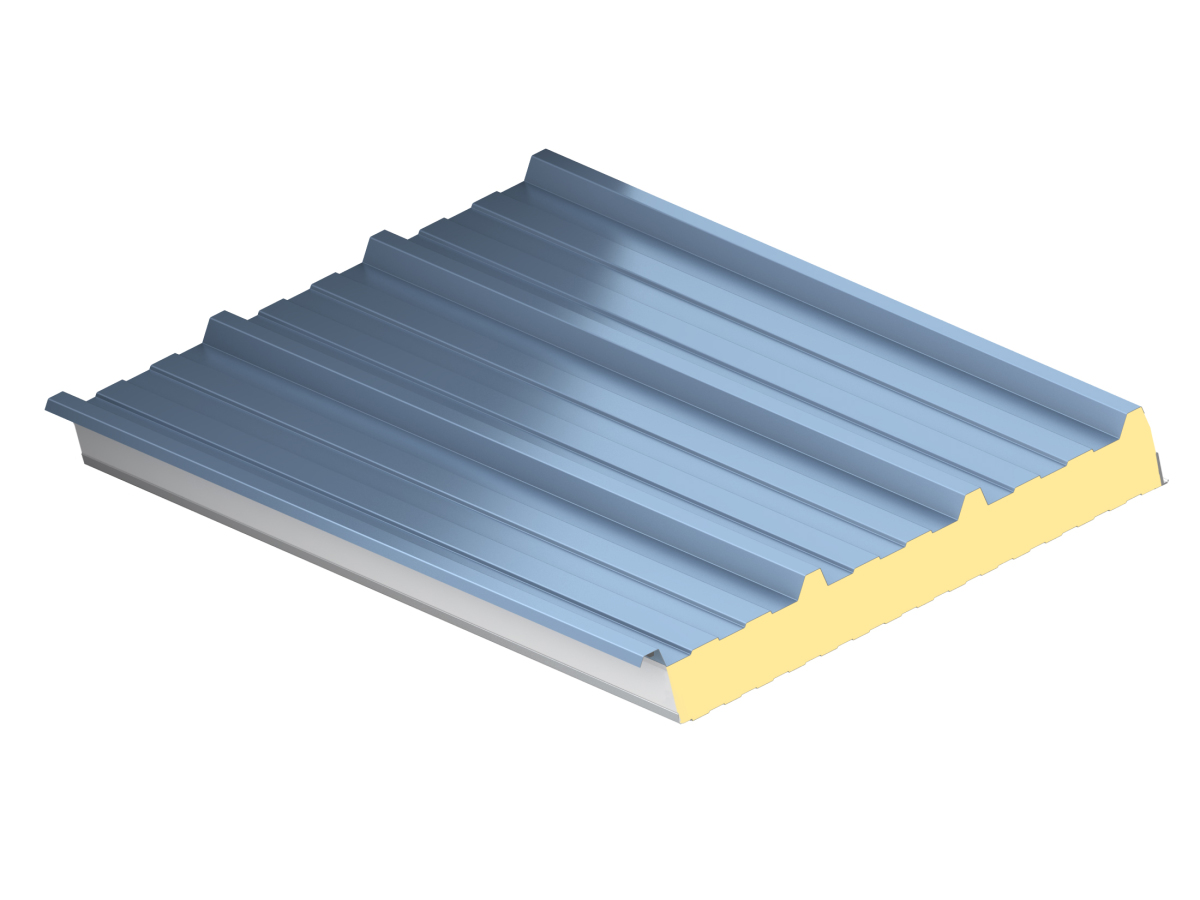

Das "KS1000 RW" mit IPN bzw. IPN1-Dämmkern ist ein trapezprofiliertes Dachpaneel mit sichtbarer Befestigung. Es ist einsetzbar für Gebäude mit einer Dachneigung von mindestens vier Grad ohne Ausbildung von Querstößen. Das Paneel ist in Elementdicken von 25 bis 160 mm und einer Baubreite von 1000 mm erhältlich.

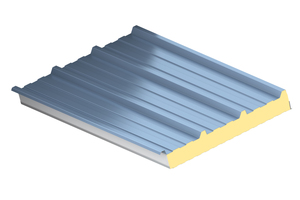

Das "KS1000 RW" mit IPN bzw. IPN1- Dämmkern ist ein trapezprofiliertes Dachpaneel mit sichtbarer Befestigung. Es ist geeignet für die Aufnahme von Aufbauten für Solaranlagen
Foto: Kingspan GmbH
Der hohe Vorfertigungsgraddes Paneels ermöglicht eine schnelle Montage. Darüber hinaus sind Systemkomponenten wie Rinnen, Kantteilen oder Tageslichtlösungen verfügbar. Das Sandwichpaneel ist geeignet für die Aufnahme von Solar-Unterkonstruktionen.
Ein Paneel und viele Installationsmöglichkeiten
Der Ausbau des Dachelements mit PV-Modulen kann je nach Wahl des Dämmkerns mit drei verschiedenen Befestigungsvarianten erfolgen. Das "KS1000 RW" mit IPN1-Dämmkern ist beispielsweise bei einer Elementdicke von 40 bis 120 mm dafür konzipiert und bauaufsichtlich zugelassen, ein PV-System mittels einer "Schletter Clampfit"- bzw. "Singlefix"-Befestigung an den Stegen der oberen trapezprofilierten Deckschicht anzubringen – schon ab 0,50 mm Deckschalenstärke.

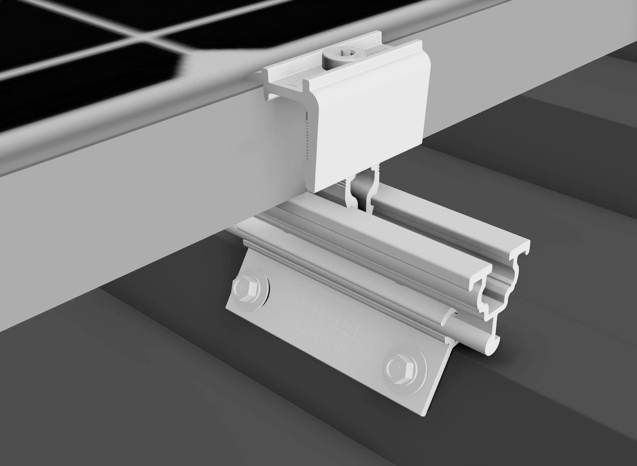

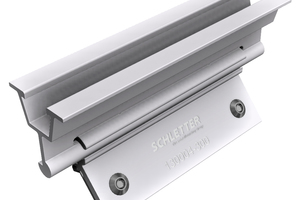

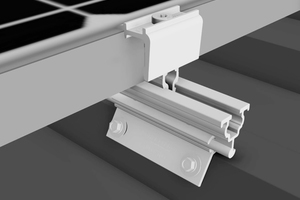

Das Befestigungssystem "ClampFit" lässt sich an den oberen Stegen des Paneels montieren. Durch die Befestigung in der seitlichen Flanke wird eine optimale Krafteinleitung erreicht, sodass die äußere Deckschale des Paneels nicht überlastet wird. Auch ein Lösen der Schrauben durch thermische Dehnungen und Lastwechsel ist so ausgeschlossen.
Durch die Befestigung in der seitlichen Flanke wird eine optimale Krafteinleitung erreicht, sodass die äußere Deckschale des Paneels nicht punktuell überlastet wird
Quelle: Schletter Solar GmbH

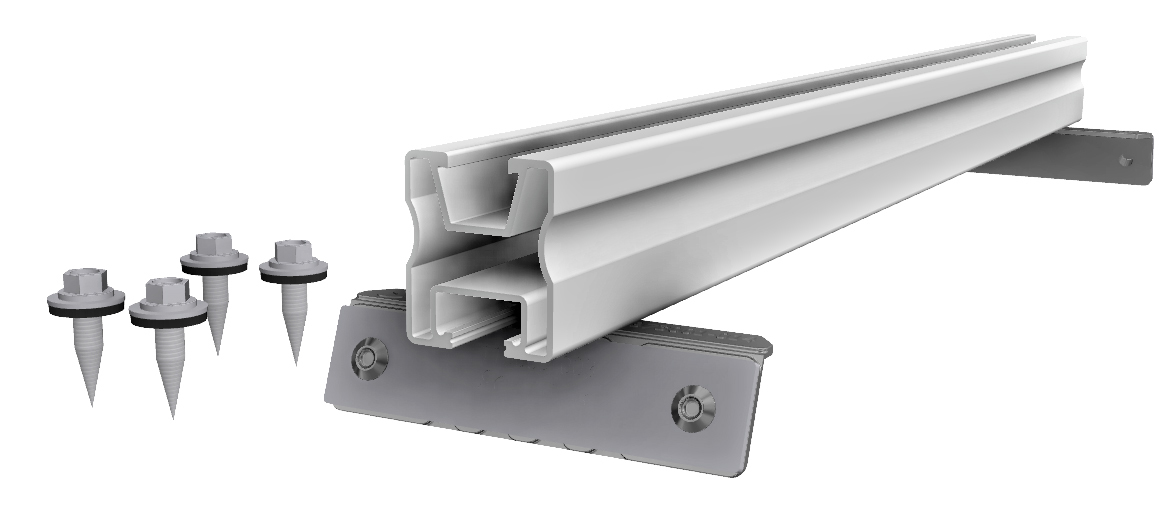

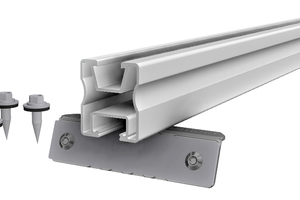

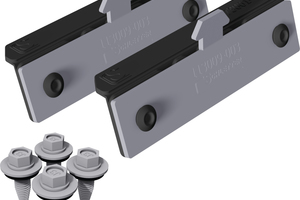

Auch das "Schletter SingleFix"-System eignet sich bei ausreichender Tragfähigkeit der Paneele für eine schnelle und einfache Direktbefestigung. Das System wird aus der Kombination von "Schletter Standard"- oder "Proline"-Profilen mit Einzelbefestigungselementen aufgebaut und ist für die vertikale und horizontale Modulmontage gedacht. Die Befestiger bestehen dabei immer aus zwei Plättchen, die symmetrisch anzubringen sind. "Singlefix" verfügt über eine Systemstatik und nutzt spezielle Schrauben mit Bauartzulassung und nachgewiesenen Befestigungskräften.
Auch das "Schletter Singlefix"-System eignet sich bei ausreichender Tragfähigkeit für eine schnelle und einfache Direktbefestigung auf den Sandwichpaneelen
Quelle: Schletter Solar GmbH
Aufbau ohne weitere Belastungen

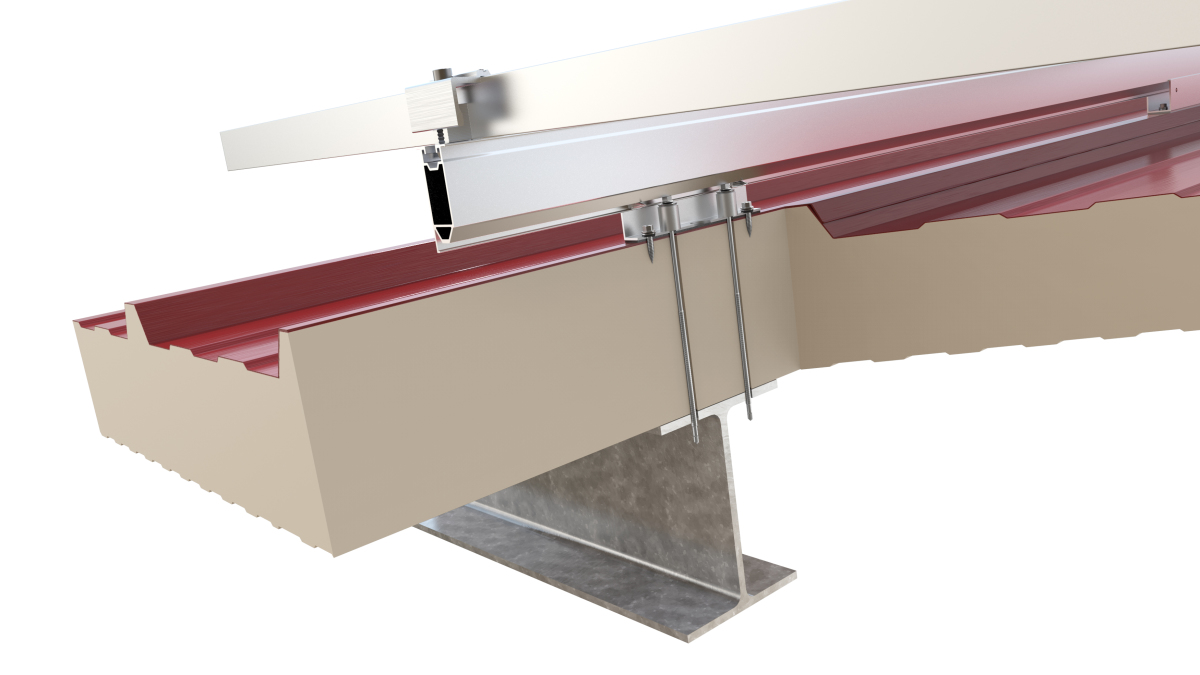

Alternativ können die Module auf den "KS1000 RW"-Elementen bei allen Dämmkernvarianten auch mit "Ejot"-Solarbefestigern installiert werden. Die Verschraubung erfolgt in die Unterkonstruktion, sodass die Sandwichpaneele dadurch statisch nicht weiter belastet werden. Die Solarbefestiger sind für Stahl- sowie Holzunterkonstruktionen erhältlich und ermöglichen ein schnelles Nachrüsten von Dächern ohne den Einsatz von Spezialwerkzeug bei der Montage. Durch die Verbindung direkt in die Unterkonstruktion und die Verwendung bewährter Dichtsysteme ist die Konstruktion sicher.
Schnee- und Windlasten ableiten

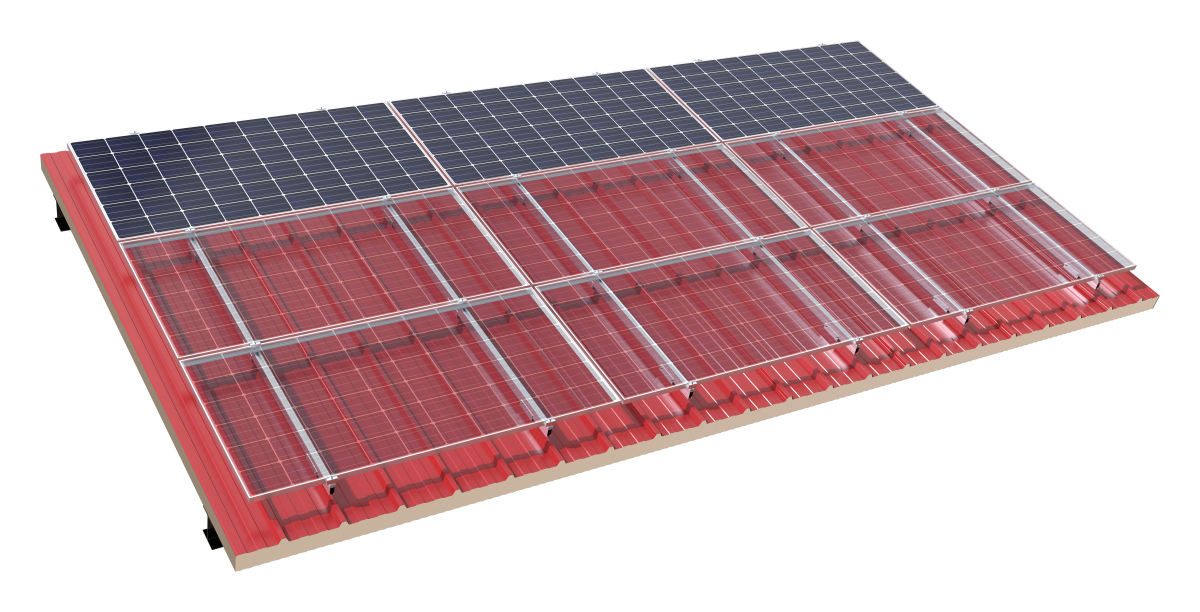

Für die Erzeugung einer statischen Entlastung der Paneele eignet sich der Einbau des "TR74"-Systems von Aerocompact auf dem "KS1000 RW" mit einer Kerndicke von 25 bis 120 mm. Die Unterkonstruktion für PV-Anlagen auf Metalldächern leitet selbst hohe Schnee- sowie Windlasten über ihre selbsttragenden Langschienen ab und beugt somit einer Überlastung der Sandwichpaneele vor.

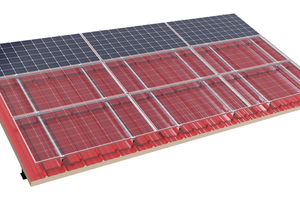

Eine weitere Befestigungsvariante: Für die Erzeugung einer statischen Entlastung der Paneele eignet sich der Einbau des "TR74"-Systems von Aerocompact auf dem "KS1000 RW" mit einer Kerndicke von 25 bis 120 mm
Quelle: Aerocompact Europe GmbH
Durch selbstschneidende Schrauben ist die Montage effizient, insbesondere bei gemeinsamer Montage mit den Paneelen. Das klar strukturierte Konzept des Systems ist leicht verständlich und minimiert Installationsfehler.
Die Montage deer Solarunterkonstruktion erfolgt mit selbstschneidenden Schrauben
Quelle: Aerocompact Europe GmbH
