Wand-, Decken- und Dachscheiben verbinden

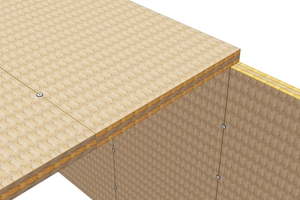

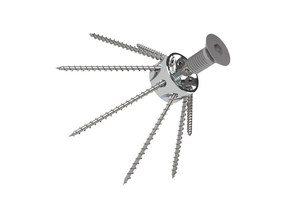

Mit dem Befestigungssystem „IdeFix DWD“ von Sihga lassen sich Brettsperrholz- und andere Massivholzelemente hintereinander oder über Eck verbinden. Das System erlaubt eine 45 °-Verschraubung und damit eine effiziente Abtragung der Schubkräfte. Das Produkt kommt sowohl bei der Decken- als auch der Wandmontage zum Einsatz und sorgt für eine schubsteife Verbindung der Holzelemente. Zur Montage müssen zunächst die Vertiefungen in den Holzelementen vorgebohrt werden. Pro Verbinder ist eine Bohrung mit einem Durchmesser von 40 mm nötig. Um eine sichere Verbindung zu garantieren, sind bei Wand- und Deckenverbindungen die Mindestdicken der Holzelemente von 80 mm sowie von 100 mm bei Eckverbindungen einzuhalten. Im Anschluss an die Bohrung wird der „IFK 40“ Verbinder in das Loch eingelassen. Es folgt die 360°-Verschraubung mit den ebenfalls im System enthaltenen Schrauben „GoFix HK“. Diese werden in einem 45°-Winkel in das Holz geschraubt. Das Eindrehen einer Druckkalotte (M16 DIN-Schraube) in den „IdeFix DWD“ sichert die Verschraubung.



Sihga GmbH
A-4694 Ohlsdorf
Tel: 0043(0)7612/74370-0
