Digitale Flachdachplanung

Die webbasierte Anwendung „Lock Book“ von ABS Safety ermöglicht Nutzerinnen und Nutzern die Planung von Flachdächern im Neubau und in der Sanierung. Das „Lock Book“ wird von ABS Safety als „digitales Multitool für das Dach“ bezeichnet, denn mit der Webanwendung lassen sich nicht nur Absturzschutzsysteme auf Flachdächern planen, sondern auch die Wärmedämmung inklusive Gefälledämmung, die Haupt- und Notentwässerung und sogar Photovoltaikanlagen. Nach einer einmaligen Registrierung steht die Anwendung online zur Verfügung – für die Nutzung wird nur ein Computer oder Laptop mit Internetverbindung benötigt.

Skizze, Satellitenbild oder Drohnenaufmaß als Basis

Die Basis für die Flachdachplanung mit „Lock Book“ bildet entweder eine Skizze des Daches, ein Satellitenbild oder ein Drohnenaufmaß, das in die Software importiert wird. Die jeweiligen Maße des Daches lassen sich mit wenigen Klicks über eine Aufmaß-Funktion in das Satellitenbild oder die Drohnenaufnahme des Daches eintragen. Danach wird das Material des Untergrunds bestimmt, beispielsweise Beton, Holzwerkstoffe oder Stahltrapezbleche. Absturzgefährdete Bereiche an den Dachrändern werden nach dem Einzeichnen der Maße automatisch eingeblendet. Sind Dachaufbauten oder Dachdurchdringungen vorhanden, beispielsweise Lichtkuppeln, lassen sich diese mit wenigen Klicks einfügen und markieren.

Die Basis für die Flachdachplanung mit „Lock Book“ bildet entweder eine Skizze des Daches, ein Satellitenbild oder ein Drohnenaufmaß, das in die Software importiert wird
Abbildung: ABS Safety

Dachentwässerung und Wärmedämmung planen

Um die Dachentwässerung mit der Anwendung „Lock Book“ zu planen, werden Punkte für die Haupt- und Notentwässerung in den digitalen Dachplan eingefügt. Entsprechend der Dachgröße, der Koordinaten und der jeweiligen Niederschlagsregion werden die zu erwartenden Regenmengen für das jeweilige Dach automatisch von „Lock Book“ berechnet. Dabei können Anwender oder Anwenderinnen zwischen Dachabläufen und Dachgullys verschiedener Hersteller wählen. Die Dachabläufe sind mit unterschiedlichen Durchmessern und Abflussbeiwerten in der Anwendung verfügbar. Der Nenndurchmesser der Dachabläufe und der Abflussbeiwert lassen sich aber auch individuell und herstellerunabhängig eintragen.

Im nächsten Schritt wird mit „Lock Book“ die Grund- und Gefälledämmung für das Flachdach geplant. Dabei besteht die Wahl zwischen verschiedenen Dämmstoffen (EPS, Mineralfaser, Mineralwolle, PIR/PUR, Schaumglas, XPS) und Dämmstoffdicken. Hat man sich für die Dämmplatten eines bestimmten Herstellers entschieden, werden automatisch die jeweilige Wärmeleitfähigkeit, Dämmstoffdicke und das Gefälle der Platten eingefügt – und der Plan und die Stückliste für die Gefälledämmung werden erstellt. Die Dämmung ist auch herstellerunabhängig mit individuellen An­gaben planbar.

Ebenfalls nützlich ist, dass sich im Bereich „Bauphysik“ in der Anwendung ein gewünschter Ziel-U-Wert für das Flachdach eintragen lässt. Trägt man etwa einen U-Wert von 0,16 W/m²K statt 0,20 W/m²K ein, wird die Dicke der Dämmung automatisch angepasst und erhöht. Außerdem kann die Befestigungsart der Dämmung und Abdichtung gewählt werden: Hier hat man die Wahl zwischen einem verklebten, mechanisch befestigten oder auflastgehaltenen Dachaufbau. Die Dach­abdichtung lässt sich ebenfalls mit „Lock Book“ planen: Dabei hat man in der Webanwendung die Wahl zwischen Bitumen- und Kunststoffdachbahnen oder einer Flüssigkunst­stoffabdichtung.

Absturzsicherung digital geplant

Sind die Dämmung und Dachentwässerung geplant, geht es im nächsten Schritt um die Absturzsicherung. Dabei lassen sich Seilsicherungssysteme, Anschlagpunkte, Schutzgeländer und Steigleitersysteme von ABS Safety mit „Lock Book“ planen. Das Programm zeichnet auf Wunsch eigenständig ein umlaufendes Geländer oder ein Seilsicherungssystem in den digitalen Plan des Daches ein. Die Sicherungssysteme können aber auch frei eingezeichnet werden.

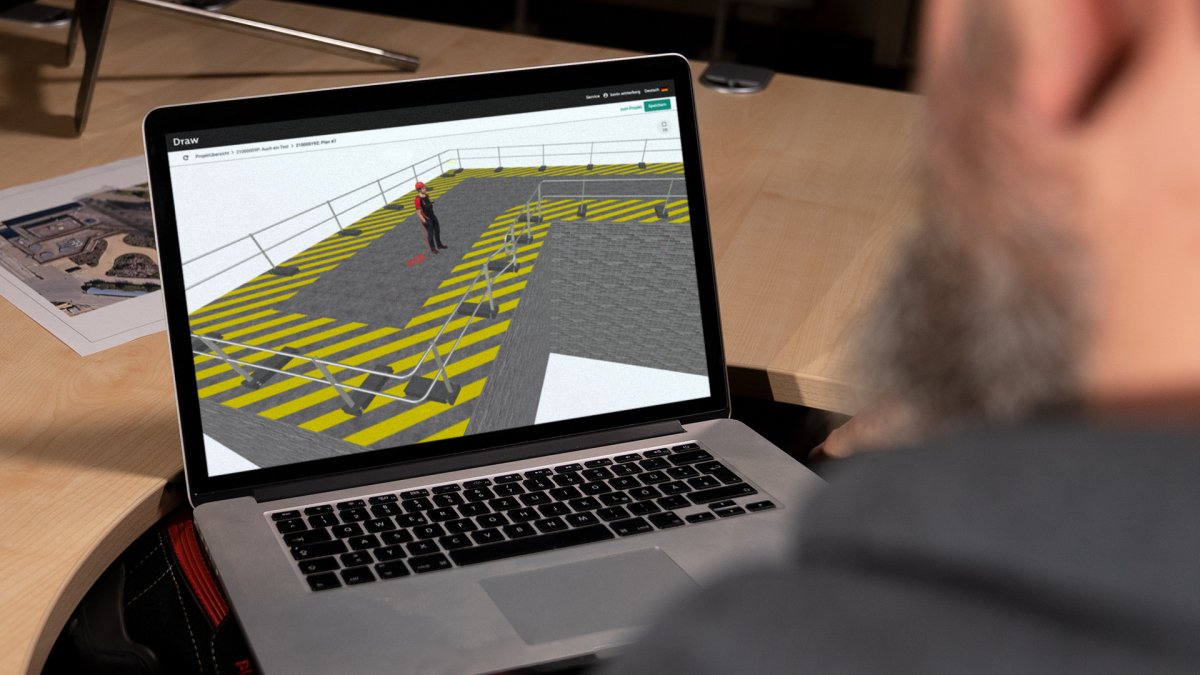

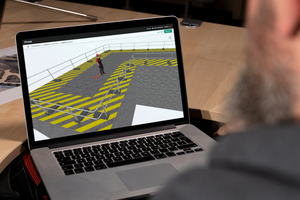

In der Anwendung „Lock Book“ können verschiedene Sicherungssysteme in den digitalen Dachplan eingezeichnet werden, zum Bespiel ein Geländersystem
Foto: ABS Safety

Ist die Flachdachplanung mit „Lock Book“ abgeschlossen, lassen sich verschiedene Dateien aus der Anwendung exportieren, beispielsweise Stücklisten und Verlegepläne für die Gefälledämmung, ein Entwässerungsnachweis oder ein Plan für die Montage der Absturzsicherung. Über die Anwendung können außerdem Angebote eingeholt, das Leistungsverzeichnis exportiert und die nötigen Produkte bestellt werden. Für Anwender und Anwenderinnen aus dem Dachdeckerhandwerk, die nach einer Einführung einen exklusiven Zugang erhalten haben, werden die Preise in Echtzeit innerhalb einer automatisch generierten Stückliste angezeigt. Dabei stehen Produkte verschiedener Markenhersteller zur Auswahl.

Planung und Montage von Photovoltaikanlagen

„Dachdeckerbetriebe, die mit unserer Webanwendung erstmals arbeiten, unterstützen wir mit Tutorials, Seminaren und Einzelberatungen. Experten, die sich in der Nutzung von „Lock Book“ schon besser auskennen, unterstützen wir dadurch, dass jeder Plan, der mit der Anwendung erzeugt wird, von einem unserer Planungsexperten noch einmal überprüft wird“, erklärt Thomas Reykers, Referent für Unternehmens- und Markenkommunikation bei ABS Safety.

Dabei unterstützt ABS Safety Dachdeckerbetriebe auch in der Planung und Montage von Photovoltaik- und Solaranlagen. Die Planung von PV-Anlagen ist mit der Anwendung „Lock Book“ ebenfalls möglich – diese Funktion ist allerdings laut Entwickler noch in der finalen Testphase durch einen kleinen Kundenkreis, sie soll zukünftig aber für alle Anwender zur Verfügung stehen. „Mit unserem Partner „below0“ bieten wir außerdem Schulungen und Beratungen zur Planung und Montage von Photovoltaikanlagen an, um Dachdeckerbetrieben den Einstieg in die PV-Branche zu ermöglichen“, sagt Thomas Reykers. Dabei werden die Schulungen derzeit im Umkreis von etwa 100 km rund um den Firmensitz des Herstellers in Kevelaer (Niederrhein) angeboten.

Dokumentation von Anschlageinrichtungen

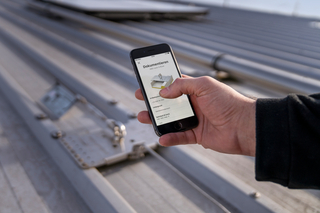

Mit der Dokumentations-App „Lock Book Docu“ lässt sich die Dokumentation von Anschlageinrichtungen mit dem Smartphone oder Tablet auf der Baustelle erledigen
Foto: ABS Safety

Zusätzlich zur Webanwendung „Lock Book“ für die Flachdachplanung bietet ABS Safety auch die Dokumentations-App „Lock Book Docu“ an. Damit lässt sich die Dokumentation von Anschlageinrichtungen mit dem Smartphone oder Tablet auf der Baustelle erledigen. Nutzer und Nutzerinnen werden Schritt für Schritt durch die Montagedokumentation geführt. Eine integrierte Fotofunktion ermöglicht es, den Einbau mit Bildern zu dokumentieren. Gebäudedaten, Pläne und Fotos lassen sich im persönlichen Nutzeraccount speichern. Bei wiederkehrenden Wartungen sind so die Daten aus dem vergangenen Jahr sofort abrufbar. Damit lässt sich eine rechtssichere Wartungsdokumentation erstellen, die als PDF ausgedruckt, abgespeichert und per Mail verschickt werden kann.

Digitale Planungshilfe für Handwerksbetriebe

Somit unterstützt ABS Safety Dachdeckerbetriebe mit der digitalen Anwendung „Lock Book“ von der Flachdachplanung über die Anfrage und Angebotserstellung bis hin zur Dokumentation von Anschlageinrichtungen. Mehr Informationen und die Möglichkeit zur Registrierung für die Webanwendung „Lock Book“ finden Sie unter https://info.lock-book.com.

Autor

Stephan Thomas ist Chefredakteur der Zeitschrift dach+holzbau.
